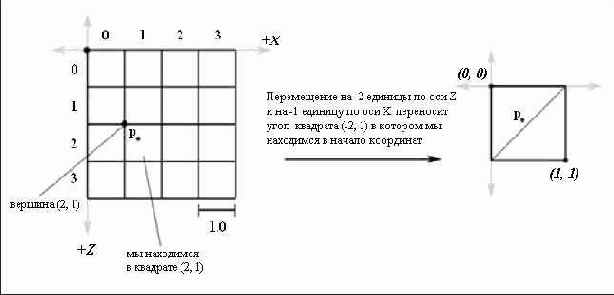

Ячейка до и после преобразования, переносящего ее верхнюю левую вершину в начало координат



Рисунок 13.11. Ячейка до и после преобразования, переносящего ее верхнюю левую вершину в начало координат


Теперь, если dz < 1.0 – dx мы находимся в «верхнем» треугольнике Δv0v1v2. В ином случае мы находимся в «нижнем» треугольнике Δv0v2v3 (Рисунок  13.10).

Теперь мы посмотрим как определить высоту, если мы находимся в «верхнем» треугольнике. Для «нижнего» треугольника процесс аналогичен и ниже будет приведен код для обоих вариантов. Чтобы найти высоту когда мы находимся в «верхнем» треугольнике, надо сформировать два вектора u = (cellSpacing, B – A, 0) и v = (0, C – A, –cellSpacing), совпадающих со сторонами треугольника и начинающихся в точке, заданной вектором q = (qx, A, qz), как показано на Рисунок  13.12(а) Затем мы выполняем линейную интерполяцию вдоль вектора u на dx и вдоль вектора v на dz. Эти интерполяции показаны на Рисунок  13.12(б). Координата Y вектора (q + dxu + dzv) дает нам высоту для заданных координат X и Z; чтобы увидеть, как это происходит, вспомните геометрическую интерпретацию сложения векторов.
